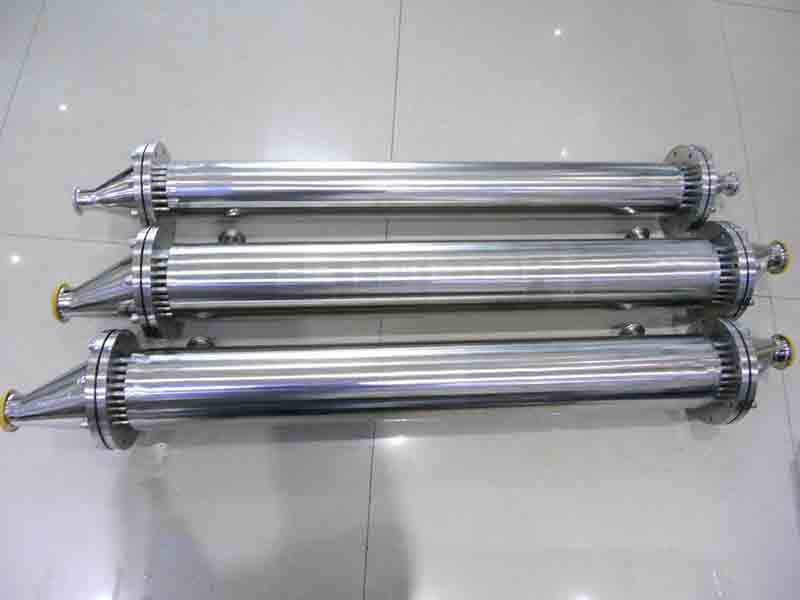

怎樣制造雙管板換熱器

 　　雙管板換熱器具有結構可靠簡單，適應性強，清洗較為方便，處理量大，能承受高溫和高壓等優點，換熱器內無死角，易于清洗，占地小，易安裝，是一種技術成熟，已標準化的換熱設備。符合醫藥行業GMP要求，是一種理想的醫藥工業傳熱設備。那么雙管板換熱器是怎樣制造而成的呢？
　　雙管板換熱器的制造方法包括：
　　一、將焊接成的管箱進行熱處理；
　　二、在內側管板、外側管板和折流板上加工管孔；
　　三、將換熱管穿過折流板和內側管板管孔，換熱管與內側管板之間保持垂直；
　　四、將筒體套裝在換熱管的外側，和內側管板進行點固焊，將另一塊內側管板套裝在換熱管上，點固焊在筒體的另一端，然后對內側管板和筒體進行焊接；
　　五、用脹管器對換熱管和內側管板進行脹接；
　　六、將一對外側管板套裝在換熱管上，點固焊在筒體的兩端的內側管板上；
　　七、對外側管板和換熱管進行焊接，用脹管器對換熱管和外側管板進行貼脹，然后進行內側管板和外側管板之間積液腔的連接組焊；
　　八、將管箱通過管箱法蘭分別安裝在筒體的兩側上，到此雙管板換熱器制造完成。

　　綜上所述，雙管板換熱器通過上面的八個步驟就可以制造而成了，希望小編的這篇文章能夠幫助大家更深一步的了解這個設備。
